Steht die Wärmequelle "Wasser" nicht zur Verfügung oder ist zu unsicher, bietet die Wärmequelle "Sole aus Erdsonden" eine gute Alternative.

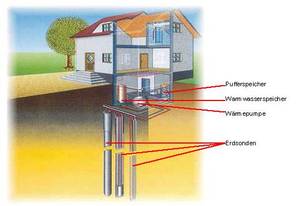

Erdsonden werden von einem Brunnenbauer vertikal in die Erde eingebaut. Sie bestehen aus PE-Rohren und werden häufig als Doppel-U-Sonden ausgebaut. Es gibt aber auch Rohr-in-Rohr-Erdsonden, die aus 2 ineinandergefügten Rohren bestehen. Die Projektierung der Erdsonden anhand geologischer Karten ist die Aufgabe des Brunnenbauers.

Für die Erstellung und Projektierung sind folgende Punkte zu beachten:

• Die spezifische Entzugsleistung

Bei Erdsonden wird über die Oberfläche des PE-Rohres dem Erdreich Wärme entzogen. Dabei kühlt das Erdreich um die Erdsonden herum entsprechend aus. Die für die Planung erforderlichen Entzugsleistungen sind aus geologischen Karten ersichtlich. Die Auskühlung sollte nicht unter 0°C betragen, da dann das Erdrecih beginnt zu gefrieren. Die Gefahr der Vereisung besteht, wenn Erdsonden zu klein ausgelegt werden. Gem. DIN EN 14511-2 beträgt die Soleaustrittstemperatur aus der Wärmepumpe -3°C und die Soleeintrittstemperatur 0°C. Weiterhin sind bei der Auslegung der Erdsonden die bodenspezifischen Entzugsleistungen zu berücksichtigen. - Weitere Informationen und Entzugsleistungen siehe Download Katalog Wärmepumpen.

• Die geologischen Gegebenheiten

Diese sind ebenfalls aus den geologischen Karten ersichtlich. Diese Karten benötigt der Brunnenbauers für die Projektierung der Erdsonden.

• Die Schnittstelle

Um Missverständnisse und Ärger zu vermeiden, ist vor der Auftragsverteilung die "Schnittstelle", d.h. der Auftragsumfang des anbietenden Brunnenbauers klar zu definieren. Eine klare Schnittstelle ist die Übergabestelle im Haus hinter der Hauswand. Dann gehören alle für die Erdsonden erforderlichen Außenarbeiten zum Auftragsumfang des Auftragsnehmers.

Beim Neubau ist zu empfehlen den Brunnenbauer so früh wie möglich anzusprechen. Ein ungehindertes Arbeiten kann sich positiv auf den Preis auswirken. Muss dass Bohrfahrzeug z.B. über ein fertiges Haus gehoben werden, entstehen entsprechende Mehrkosten.

Besonderheiten:

Erdsonden sind zunächst recht teuer - aber eine Investition für's Leben, denn das in der Regel verwendete PE-Rohr hat eine extrem lange Lebendsauer.

Außerdem eignen sich Erdsonden gut für die "Freie Kühlung".

In der Regel ist stets genügend Platz für die erforderlichen Erdsonden vorhanden, weil sie vertikal eingebaut werden.
